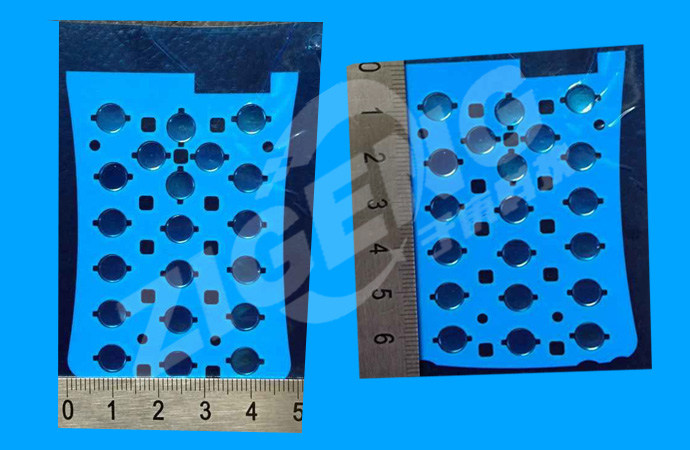

手持器锅仔片贴纸如下图：

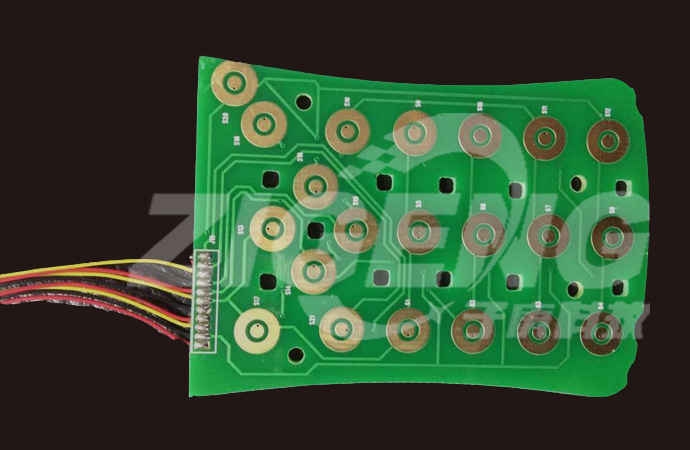

手持器按键电路图：
手持器锅仔片贴纸使用圆形6mm锅仔片开关，带有1个触点，180gf锅仔按键。整版贴纸上带有22个同样大小力度锅仔按键，属于整版贴锅仔片贴纸类，带有出气孔，属于一种比较特需的双层贴纸按键。手持锅仔片贴纸也称作为软板贴片，不同于普通的尼龙塑料贴纸类型，贴纸采用柔胶软板环保材料制作，具有格温耐温等特点，还能起到一定的防水作用。软板贴能很好的固定每一个锅仔片，不会因为力度过大使锅仔片偏离原来得位置，也不会因为温度过高造成锅仔片轻易氧化或损坏。注：软板贴起到一定的隔温作用，而不是完全隔问或耐高温。
运用在手持器上的锅仔片按键寿命在50-100万次之间，属于一款定做型锅仔按键，根据客户对产品的需求而定寿命，子庚科技也会为你出一套合理的选择方案，避免一些没必要的损失。用在手持器上的锅仔按键为了让操作者手感在一个极佳的状态，所力度不管用在哪款手持器上都不会有改变，一般控制在180gf或客户有特需需求也可以改变其力度。
注意：锅仔片贴纸都属于定做产品，没有固定的参数，一般参数都会随着产品的需求而改变，如有需要请咨询我们，我们会为您提供一套合理的方案，避免你损失一些没必要的资金。
最具有代表性的一款手基本参数：
工作电压：直流 12V/24V 或者交流 9V/18V 供电；接口类型：电源适配器插头外径 5mm,内径 2mm。
主控制芯片：8位高性能单片机
程序存储空间：32k（可扩展）
数据存储空间：32K采用铁电存储器保存数据，存储速度快，断电数据不丢失
输入：22个信号按键输入，电动开关，触感好，寿命长
显示：液晶屏128*64点阵，显示图形和字符
通信接口：1 路标准的 RS232 串行通信接口（DB9 公头），抗 15KV 静电冲击，可直接与电脑或文本显示器等外设通信；可直接通过 RS232 接口下载程序，无需烧录器，方便程序修改、升级；RS232 通信距离为 10 米。
外壳：工业外壳，防尘美观，一体化紧凑型设计。
系统时钟：可进行时间的精确设定和运算。
蜂鸣器功能：有一路蜂鸣器,可编程控制发声或停止，可用作按键提示或报警。
外形尺寸：外观：长宽高 82*202*36mm；内部电路板长、宽、高: 115mm×85mm×28mm。
